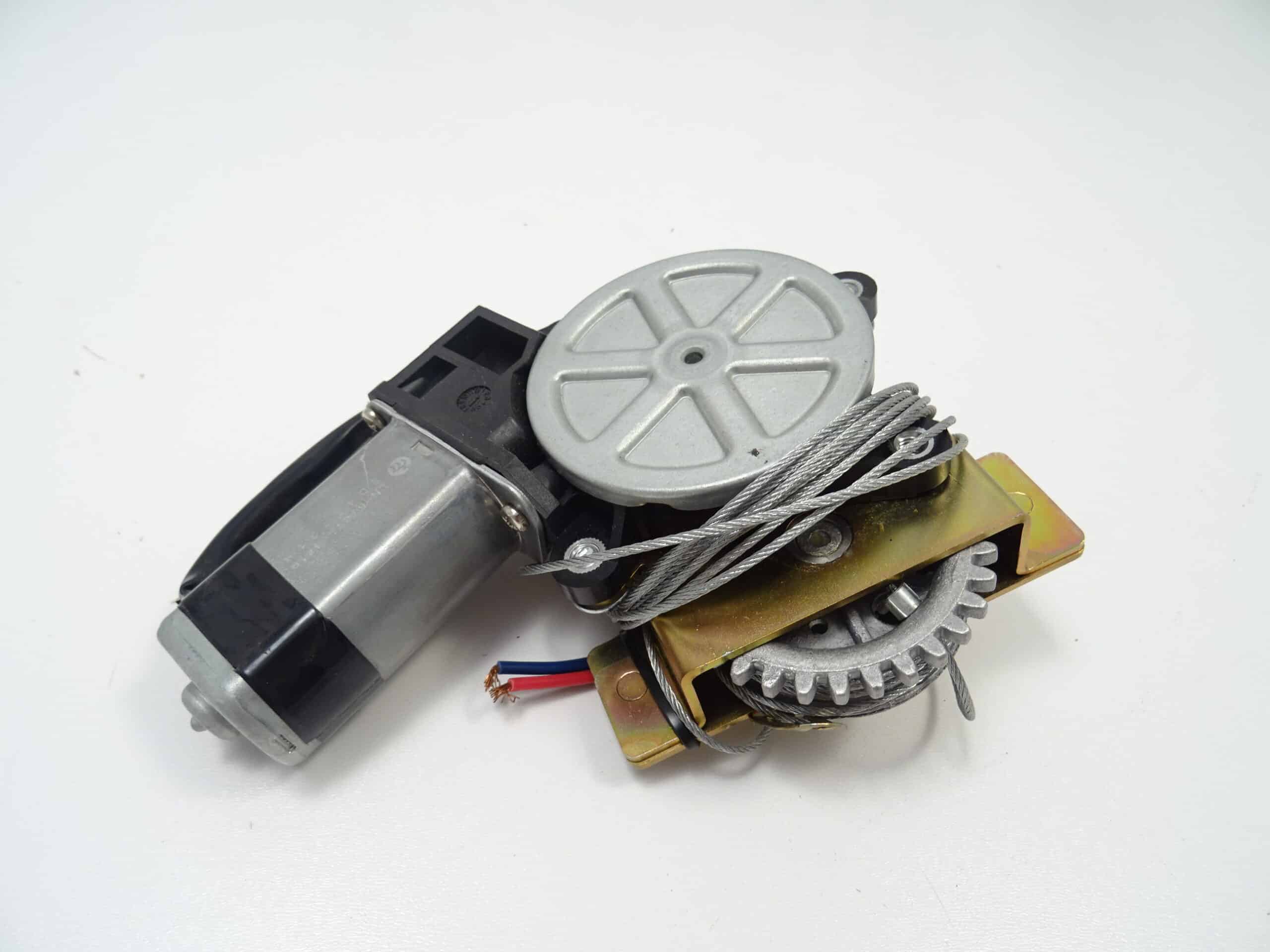

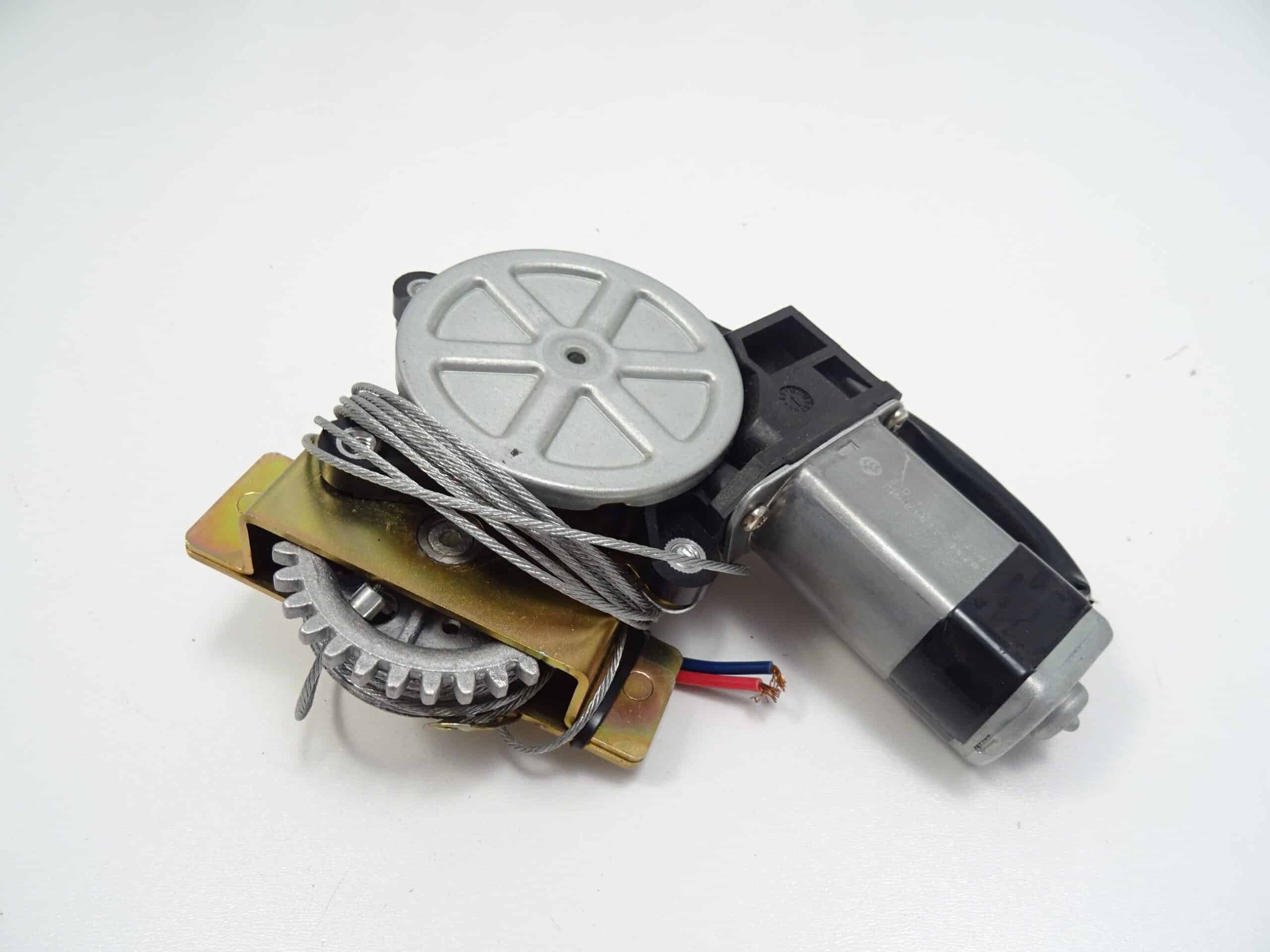

Fensterheber elektrisch 79-85 Fiat 124 Spider

Einbauunterstützung Fensterheber

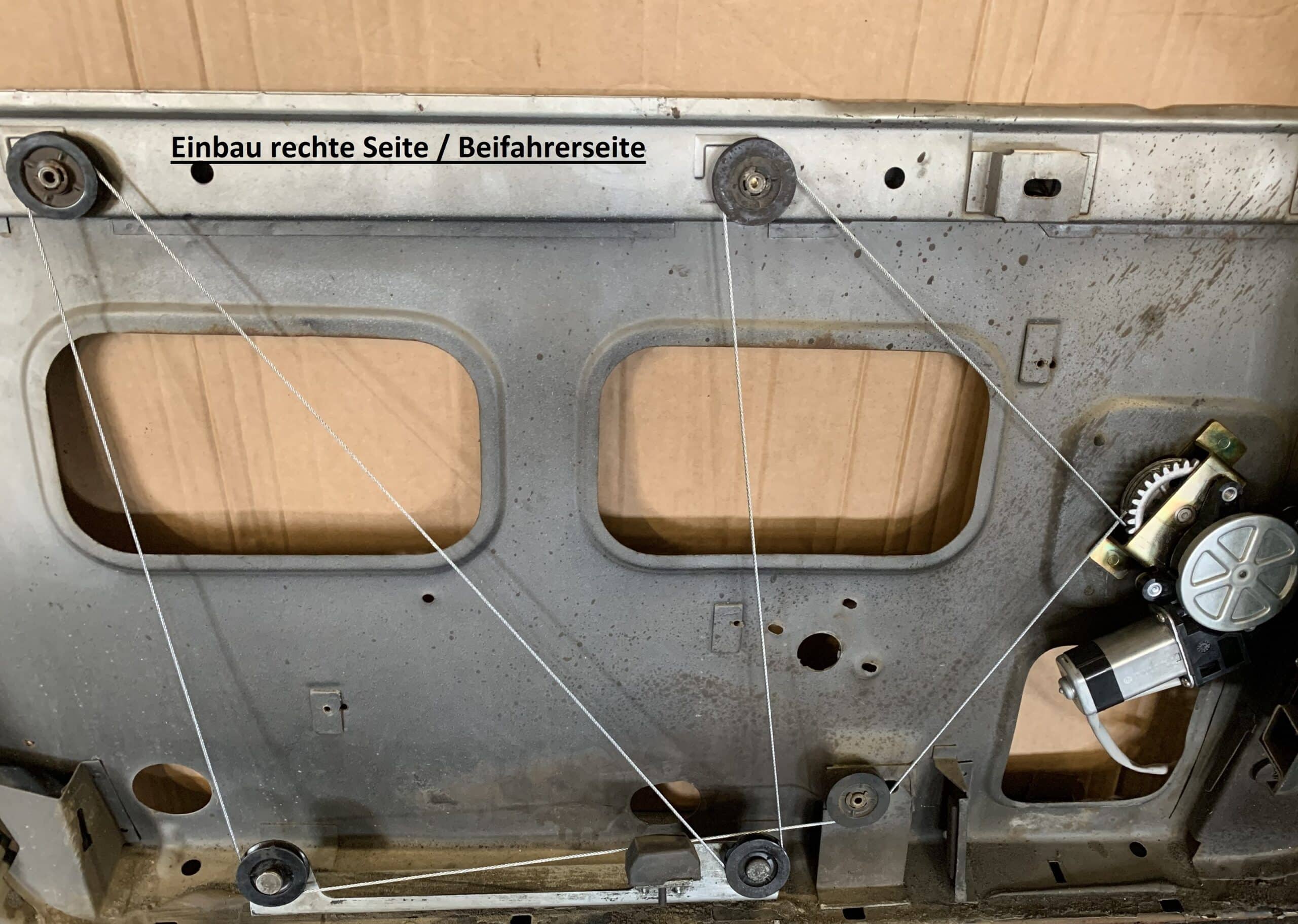

Bitte beachten Sie beim Einbau des Fensterhebers die folgenden Schritte. Die Einbausituation ist auf dem letzten Bild dargestellt.

1. Fensterheber montieren
   Montieren Sie zunächst den Fensterheber und wickeln Sie das Seil vollständig ab.
   ACHTUNG: Die Sicherheitsklammer am Fensterheber darf erst ganz zum Schluss entfernt werden.
2. Seilrollen vorbereiten
   Entfernen Sie zunächst die Spannrolle.
   Lösen Sie anschließend die Schrauben des unteren Halters der Seilrollen um ca. 10 Umdrehungen. Die Schrauben dürfen nicht vollständig entfernt werden.
3. Seil auf die Seilrollen auflegen
   Legen Sie das Seil nun auf die Seilrollen. Achten Sie unbedingt auf die richtige Seilführung:
   • Von oben kommend: Das Seil wird von der Rolle kommend nach unten geführt.
   • Von unten kommen: Das Seil wird von der Rolle kommend nach oben geführt.
   • Die beiden Seilabschnitte müssen sich dabei über Kreuz führen.
   • Wichtig: Nur durch diese gekreuzte Seilführung wird nahezu eine halbe Schneckenumdrehung gewonnen. Dadurch ergibt sich die benötigte Seillänge für die korrekte Montage.

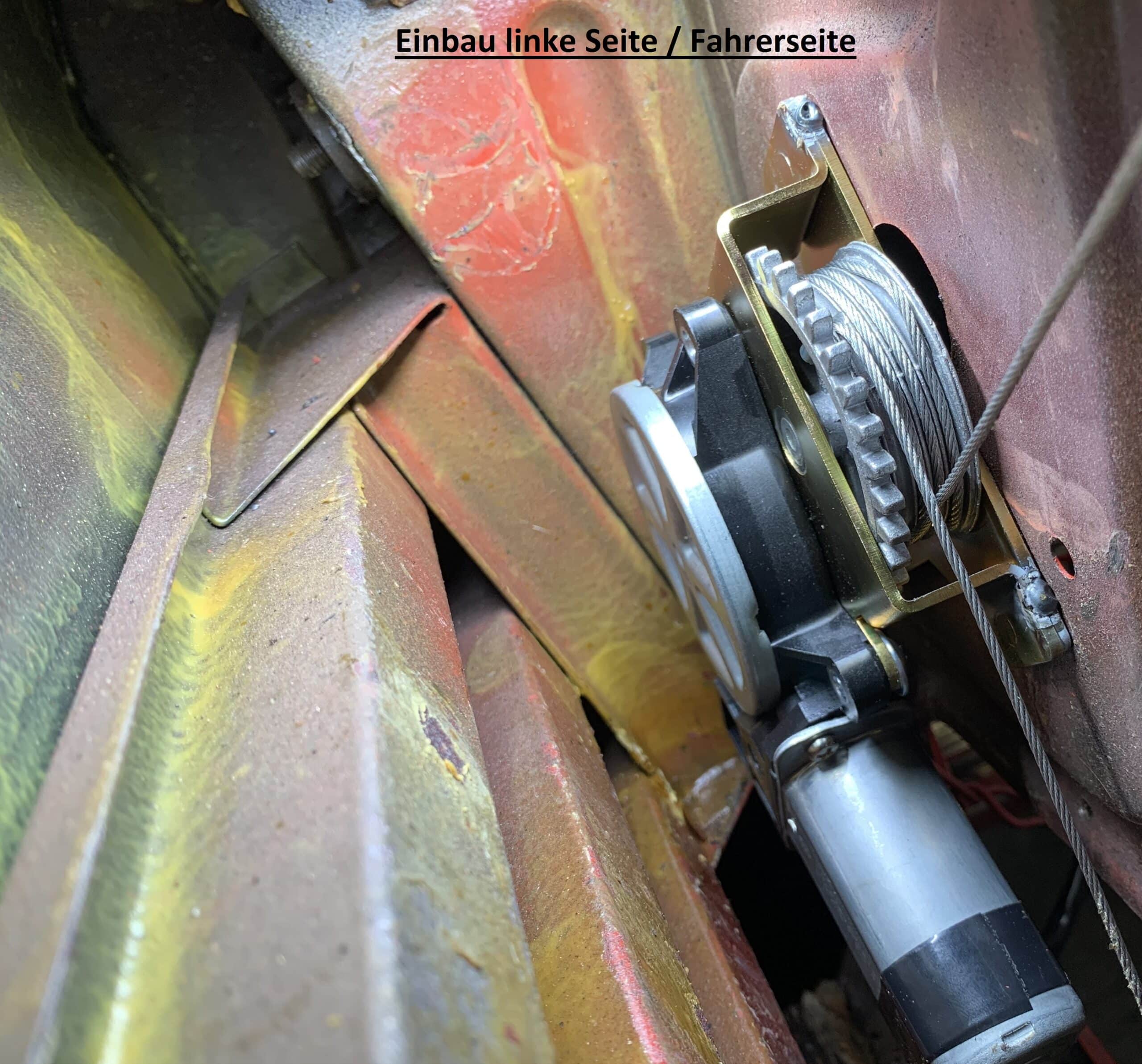

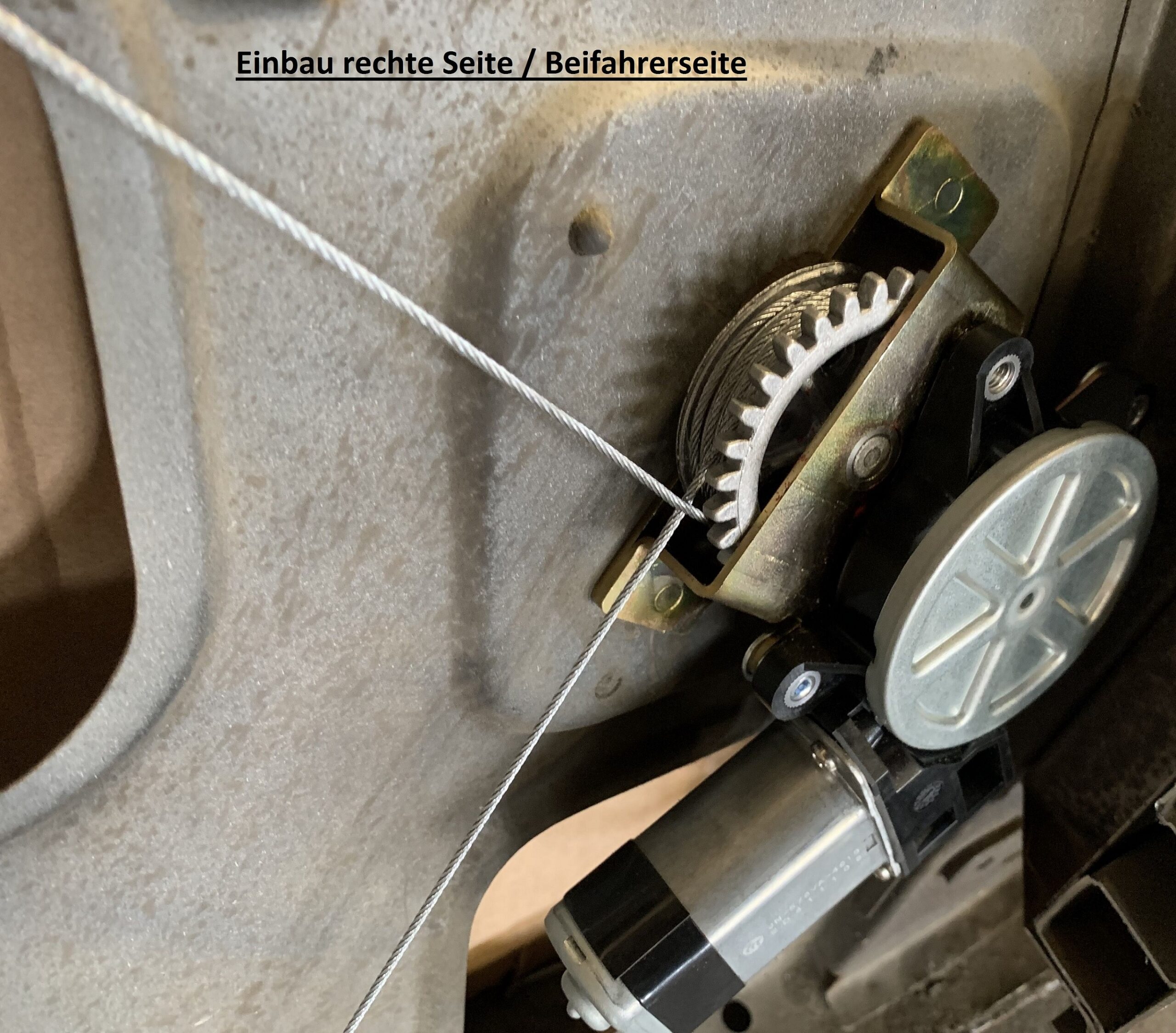

   • Das Seil, das von unten nach oben geführt wird, muss immer innenliegend verlaufen. Dies gilt sowohl für die Fahrer- als auch für die Beifahrerseite.
4. Spannrolle einsetzen
   Setzen Sie die Spannrolle wieder ein. Positionieren Sie diese zunächst in der entspanntesten Stellung, also am heckseitigen Ende des Langlochs.
5. Unteren Seilrollenhalter festziehen
   Ziehen Sie nun die zuvor gelösten Schrauben des unteren Seilrollenhalters wieder vollständig fest. Durch das Festziehen wird das Seil bereits deutlich gespannt.
6. Seilspannung einstellen
   Prüfen Sie anschließend die Spannung des Seils. Ist das Seil noch nicht ausreichend straff, verschieben Sie die Spannrolle im Langloch nach vorne, bis die gewünschte Seilspannung erreicht ist. Das Seil sollte straff sitzen, darf jedoch nicht unnötig stark gespannt werden.
   Erst nach Abschluss der Seilmontage die Sicherheitsklammer entfernen.
7. Fensterscheibe befestigen
   Nach dem Einstellen der Seilspannung kann die Fensterscheibe an den beiden vertikal verlaufenden Seilabschnitten befestigt werden. Prüfen Sie abschließend noch einmal den korrekten Verlauf des Seils und die Funktion des Fensterhebers.
