Reparatursatz Digitaluhr 83-85 FIAT 124 Spider

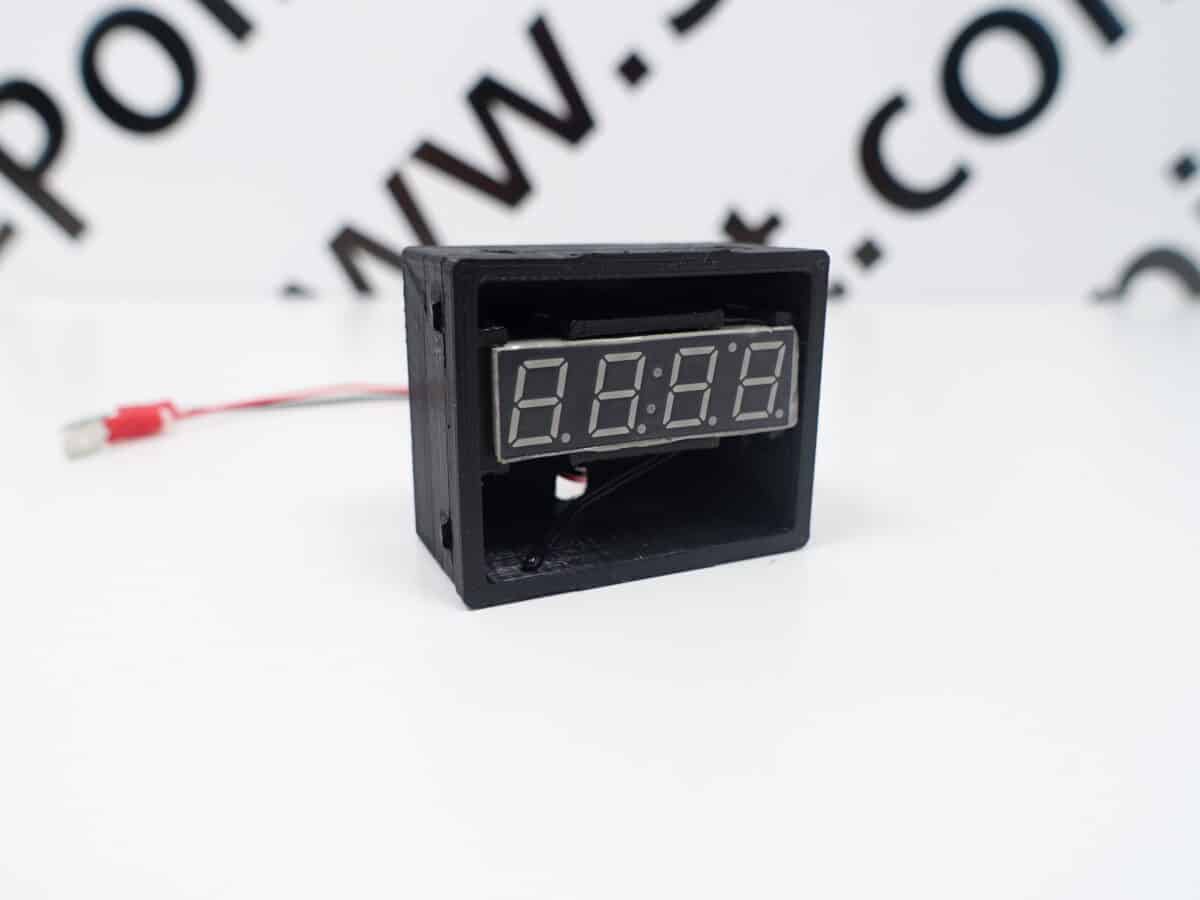

Reproduktion der Digitaluhr:

Die Reproduktion verfügt über zwei Anschlüsse:

• Masse (schwarzer Draht)

• +12 V (roter Draht)

Zusätzlich besitzt sie eine integrierte Batterie, welche die Uhrzeit für einen gewissen Zeitraum speichert, auch wenn keine Spannung anliegt.

Anschlussoptionen für den roten Draht (12 V) bei der Reproduktion:

• An graue Phase anschließen: Das Display wird nur bei laufendem Motor aktiviert. Achtung: Bei ausgeschaltetem Motor läuft die Uhr ausschließlich über die eingebaute Batterie. Je nach Standzeit kann die Uhrzeit verloren gehen und muss neu eingestellt werden.

• An rote Phase anschließen: Das Display ist dauerhaft aktiv, auch bei ausgeschaltetem Motor (sofern 12 V anliegen).

Originale VEGLIAFLASH:

Die originale Uhr hat vier Anschlüsse:

• +12 V permanent (roter Draht): Versorgt die Uhr ständig mit Strom, um die Zeit zu speichern – auch bei ausgeschalteter Zündung.

• +12 V über Zündung (grauer Draht): Aktiviert das Display bei laufendem Motor.

• +12 V über Standlicht (gelber Draht): Aktiviert das Display bei eingeschaltetem Standlicht.

• Masse (schwarzer Draht)

Hinweis: Bei beiden Versionen (Original & Reproduktion) wird die Masse über den schwarzen Draht angeschlossen.
